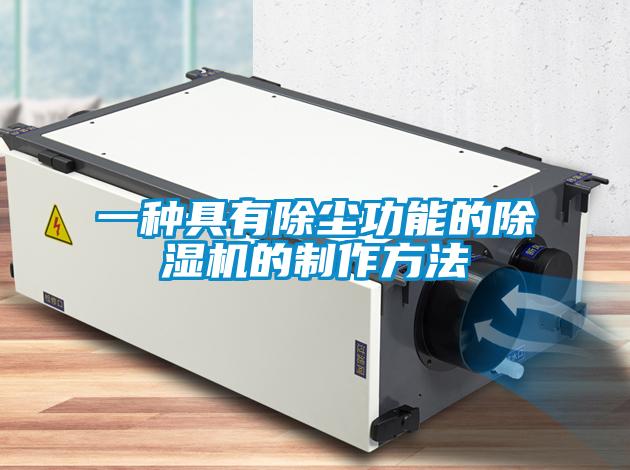

一種具有除塵功能的除濕機的制作方法

　　1.本實用新型涉及除濕機領域，具體是一種具有除塵功能的除濕機。背景技術：2.工業生產的環境中，經常使用除濕機進行潮濕環境的改善，利用除濕機能夠有效的降低空氣濕度，使空氣濕度達到生產所需。3.但是目前的除濕機只具備除濕的功能，對于部分生產環境而言，其還存在著灰塵較多的問題，往往需要另外配備一臺除塵設備來進行除塵，無法實現一臺設備具有除塵和除濕相結合的功能，導致設備成本高且占用空間大，因此有必要提出一種具有除塵功能的除濕機，來解決上述問題。技術實現要素：4.本實用新型提供一種具有除塵功能的除濕機，解決了上述背景技術中所提出的問題。5.為實現上述目的，本實用新型提供如下技術方案：6.一種具有除塵功能的除濕機，包括外箱體，所述外箱體內固定連接擋塵罩，擋塵罩遠離外箱體的一端固定連接切換外罩，切換外罩遠離擋塵罩的一側固定連接風機，風機的輸出端固定連接排風罩，所述切換外罩內設有除濕切換組件，擋塵罩內設有擋塵組件，擋塵罩的底端連接集塵組件；7.所述除濕切換組件包括同軸固定連接于切換外罩外部的驅動電機，切換外罩內轉動連接切換盤，驅動電機的輸出軸與切換盤同軸固定連接，切換盤的外側開設有多個除濕槽，每個除濕槽內均設有除濕劑；8.所述擋塵組件包括固定設置于擋塵罩內的多個第一擋塵板和第二擋塵板，第一擋塵板和第二擋塵板上分別開設有第一通風口和第二通風口。9.作為本實用新型的一種優選技術方案，所述外箱體的頂部固定連接頂部罩，頂部罩上插接有封板。10.作為本實用新型的一種優選技術方案，多個所述第一擋塵板和第二擋塵板交錯設置，且第一通風口為圓形，第二通風口為圓環形。11.作為本實用新型的一種優選技術方案，所述集塵組件包括固定設置于擋塵罩底端的第一集塵罩，第一集塵罩的底端固定連接第二集塵罩，第二集塵罩的底部?jī)A斜設置，外箱體的外部固定設有外導罩，外導罩與第二集塵罩相連通，外導罩的底端螺紋連接集塵斗，擋塵罩的底端開設有多個落灰口。12.作為本實用新型的一種優選技術方案，所述外箱體內固定連接有蓄電池。13.作為本實用新型的一種優選技術方案，所述外箱體的外側固定連接有與擋塵罩相對應的進氣罩，進氣罩內固定連接鋼絲攔網。14.作為本實用新型的一種優選技術方案，所述第一擋塵板的側邊固定連接有第三擋塵板，第三擋塵板為圓環形。15.本實用新型具有以下有益之處：本實用新型通過設置除濕切換組件能夠?qū)崿F(xiàn)對空氣的除濕，并且能夠在保證除濕工作的狀態下方便的更換除濕劑，通過設置擋塵組件和集塵組件能夠?qū)崿F(xiàn)對空氣中灰塵的阻擋和收集，本實用新型具有除塵和除濕的雙重功能，使用方便且效果好，實用性強。附圖說明16.圖1為具有除塵功能的除濕機的結構示意圖。17.圖2為具有除塵功能的除濕機中除濕切換組件的結構示意圖。18.圖3為具有除塵功能的除濕機中擋塵組件的結構示意圖。19.圖4為具有除塵功能的除濕機中第一擋塵板的結構示意圖。20.圖中：1、外箱體；2、進氣罩；3、擋塵罩；4、切換外罩；5、風機；6、排風罩；7、驅動電機；8、頂部罩；9、封板；10、第一集塵罩；11、第二集塵罩；12、外導罩；13、集塵斗；14、切換盤；15、除濕劑；16、第一擋塵板；17、第一通風口；18、第二擋塵板；19、第二通風口；20、落灰口；21、第三擋塵板；22、蓄電池；。具體實施方式21.以下結合附圖對本實用新型的優選實施例進行說明，應當理解，此處所描述的優選實施例僅用于說明和解釋本實用新型，并不用于限定本實用新型。22.需要說明的是，術語“中心”、“上”、“下”、“左”、“右”、“豎直”、“水平”、“內”、“外”等指示的方位或位置關系為基于附圖所示的方位或位置關系，僅是為了便于描述本實用新型和簡化描述，而不是指示或暗示所指的裝置或元件必須具有特定的方位、以特定的方位構造和操作，因此不能理解為對本實用新型的限制。23.請參閱圖1-4，一種具有除塵功能的除濕機，包括外箱體1，所述外箱體1內固定連接擋塵罩3，擋塵罩3遠離外箱體1的一端固定連接切換外罩4，切換外罩4遠離擋塵罩3的一側固定連接風機5，風機5的輸出端固定連接排風罩6，所述切換外罩4內設有除濕切換組件，擋塵罩3內設有擋塵組件，擋塵罩3的底端連接集塵組件；24.所述除濕切換組件包括同軸固定連接于切換外罩4外部的驅動電機7，切換外罩4內轉動連接切換盤14，驅動電機7的輸出軸與切換盤14同軸固定連接，切換盤14的外側開設有多個除濕槽，每個除濕槽內均設有除濕劑15；25.所述擋塵組件包括固定設置于擋塵罩3內的多個第一擋塵板16和第二擋塵板18，第一擋塵板16和第二擋塵板18上分別開設有第一通風口17和第二通風口19。26.所述外箱體1的頂部固定連接頂部罩8，頂部罩8上插接有封板9。27.多個所述第一擋塵板16和第二擋塵板18交錯設置，且第一通風口17為圓形，第二通風口19為圓環形。28.所述集塵組件包括固定設置于擋塵罩3底端的第一集塵罩10，第一集塵罩10的底端固定連接第二集塵罩11，第二集塵罩11的底部?jī)A斜設置，外箱體1的外部固定設有外導罩12，外導罩12與第二集塵罩11相連通，外導罩12的底端螺紋連接集塵斗13，擋塵罩3的底端開設有多個落灰口20。29.進一步的，所述外箱體1的外側固定連接有與擋塵罩3相對應的進氣罩2，進氣罩2內固定連接鋼絲攔網。30.進一步的，所述第一擋塵板16的側邊固定連接有第三擋塵板21，第三擋塵板21為圓環形。31.所述外箱體1內固定連接有蓄電池22。32.本實用新型在實施過程中，啟動風機5，空氣通過進氣罩2進入擋塵罩3內，經過第一擋塵板16和第二擋塵板18的阻擋，空氣中的灰塵下落至擋塵罩3的底部，并通過落灰口20進入第一集塵罩10內，經過第二集塵罩11和外導罩12最終被集塵斗13收集，集塵斗13收集到較多的灰塵之后，可轉動將其取出，空氣穿過擋塵罩3之后與除濕槽內的除濕劑15接觸，實現除濕，當除濕劑需要更換時啟動驅動電機7帶動切換盤14轉動，使該除濕槽移動至頂部罩8處，然后抽出封板9，對該除濕槽內的除濕劑15進行更換。33.最后應說明的是：以上所述僅為本實用新型的優選實施例而已，并不用于限制本實用新型，盡管參照前述實施例對本實用新型進行了詳細的說明，對于本領域的技術人員來說，其依然可以對前述各實施例所記載的技術方案進行修改，或者對其中部分技術特征進行等同替換。凡在本實用新型的精神和原則之內，所作的任何修改、等同替換、改進等，均應包含在本實用新型的保護范圍之內。技術特征：1.一種具有除塵功能的除濕機，包括外箱體(1)，其特征在于，所述外箱體(1)內固定連接擋塵罩(3)，擋塵罩(3)遠離外箱體(1)的一端固定連接切換外罩(4)，切換外罩(4)遠離擋塵罩(3)的一側固定連接風機(5)，風機(5)的輸出端固定連接排風罩(6)，所述切換外罩(4)內設有除濕切換組件，擋塵罩(3)內設有擋塵組件，擋塵罩(3)的底端連接集塵組件；所述除濕切換組件包括同軸固定連接于切換外罩(4)外部的驅動電機(7)，切換外罩(4)內轉動連接切換盤(14)，驅動電機(7)的輸出軸與切換盤(14)同軸固定連接，切換盤(14)的外側開設有多個除濕槽，每個除濕槽內均設有除濕劑(15)；所述擋塵組件包括固定設置于擋塵罩(3)內的多個第一擋塵板(16)和第二擋塵板(18)，第一擋塵板(16)和第二擋塵板(18)上分別開設有第一通風口(17)和第二通風口(19)。2.根據權利要求1所述的具有除塵功能的除濕機，其特征在于，所述外箱體(1)的頂部固定連接頂部罩(8)，頂部罩(8)上插接有封板(9)。3.根據權利要求1所述的具有除塵功能的除濕機，其特征在于，多個所述第一擋塵板(16)和第二擋塵板(18)交錯設置，且第一通風口(17)為圓形，第二通風口(19)為圓環形。4.根據權利要求1所述的具有除塵功能的除濕機，其特征在于，所述集塵組件包括固定設置于擋塵罩(3)底端的第一集塵罩(10)，第一集塵罩(10)的底端固定連接第二集塵罩(11)，第二集塵罩(11)的底部?jī)A斜設置，外箱體(1)的外部固定設有外導罩(12)，外導罩(12)與第二集塵罩(11)相連通，外導罩(12)的底端螺紋連接集塵斗(13)，擋塵罩(3)的底端開設有多個落灰口(20)。5.根據權利要求1所述的具有除塵功能的除濕機，其特征在于，所述外箱體(1)內固定連接有蓄電池(22)。6.根據權利要求1所述的具有除塵功能的除濕機，其特征在于，所述外箱體(1)的外側固定連接有與擋塵罩(3)相對應的進氣罩(2)，進氣罩(2)內固定連接鋼絲攔網。7.根據權利要求1所述的具有除塵功能的除濕機，其特征在于，所述第一擋塵板(16)的側邊固定連接有第三擋塵板(21)，第三擋塵板(21)為圓環形。技術總結本實用新型公開了一種具有除塵功能的除濕機，涉及除濕機領域，包括外箱體，所述外箱體內固定連接擋塵罩，擋塵罩遠離外箱體的一端固定連接切換外罩，切換外罩遠離擋塵罩的一側固定連接風機，風機的輸出端固定連接排風罩，切換外罩內設有除濕切換組件，擋塵罩內設有擋塵組件，擋塵罩的底端連接集塵組件；驅動電機的輸出軸與切換盤同軸固定連接，切換盤的外側開設有多個除濕槽，每個除濕槽內均設有除濕劑；本實用新型通過設置除濕切換組件能夠?qū)崿F(xiàn)對空氣的除濕，并且能夠在保證除濕工作的狀態下方便的更換除濕劑，通過設置擋塵組件和集塵組件能夠?qū)崿F(xiàn)對空氣中灰塵的阻擋和收集，本實用新型具有除塵和除濕的雙重功能，使用方便且效果好，實用性強。實用性強。實用性強。技術研發人員：蔡華潮唐卸倉陳方平受保護的技術使用者：惠州市創盈海棉制品有限公司技術研發日：2021.11.11技術公布日：2022/4/26
